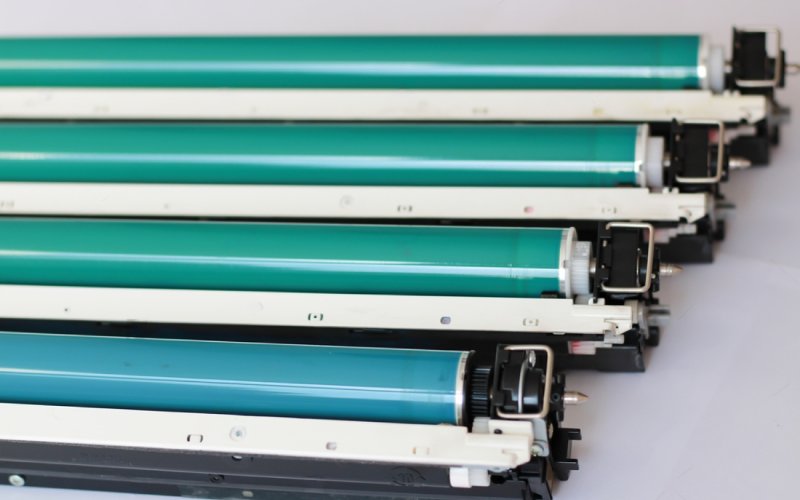

Фотобарабан (фотовал) – важная составляющая любого лазерного принтера. Именно благодаря нему осуществляется процесс печати. Качество получаемой печать также зависит от качества продукта и его состояния.
Строение фотобарабана

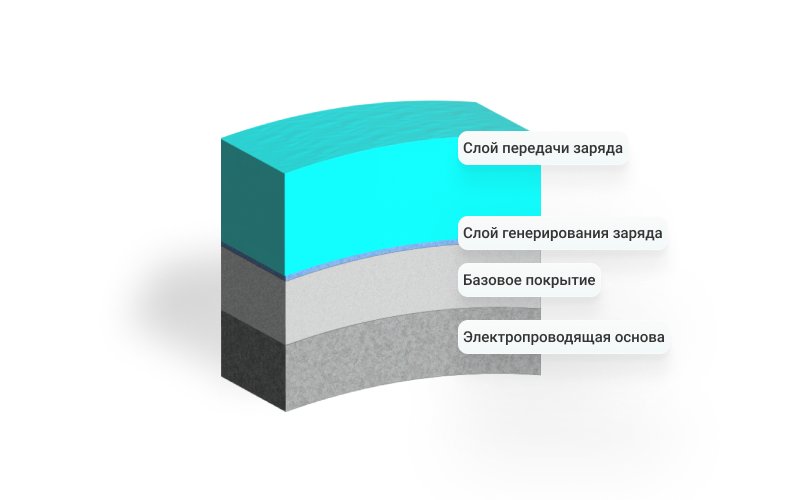

Фотобарабан - это алюминиевая трубка, с нанесенными на нее специальными слоями.
- USL (Universal Surface Layer). Универсальная защитный слой, предотвращающий контакт алюминия с подложкой и окружающей средой.
- CGL (Charge Generation Layer). Зарядообразующий слой, активируемый лазером, создающий положительно и отрицательно заряженные частицы.
- CTL (Charge Transport Layer). Зарядотранспортный слой, передающий заряд от внутреннего слоя к поверхности барабана.
Принцип работы устройства можно описать следующим образом: лазер создает нужное количество зарядов в слое СGL, которые затем обрабатываются и переносятся на поверхность барабана с помощью слоя СТL.
Основными проводниковыми элементами в фотобарабане являются различные органические соединения. Их соединения особенно чувствительны к различного рода излучениям. Для работы внутри системы принтера – это важный критерий. Однако, нужно понимать, что сторонние излишние излучения (например, уф-лучи) могут привести к преждевременному износу запчасти.

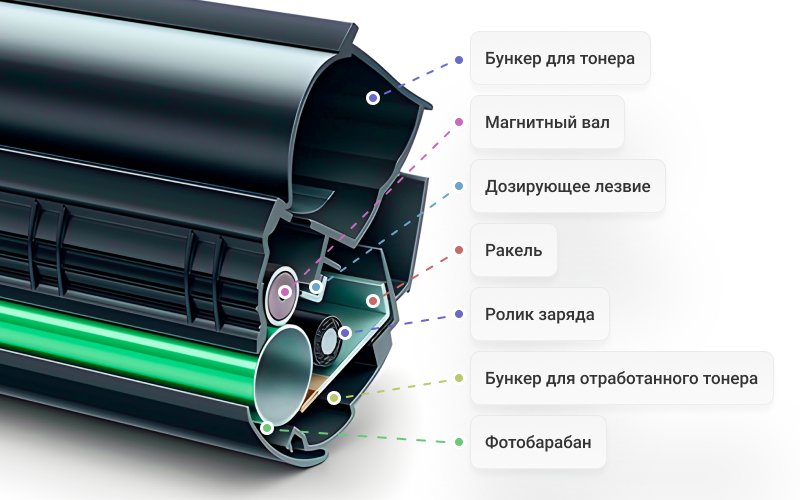

Хоть многослойная алюминиевая трубка и является основой фотовала – это далеко не все, из чего он состоит. В его состав так же входят:
- Вал первичного заряда (трубка из металла с резиновой основой). Он обладает повышенной проводимостью тока, поэтому способен обеспечить равномерный отрицательный заряд.
- Магнитный вал. Придает тонеру отрицательный заряд до его подачи на вал.
- Лезвие дозировки. Тонкая металлическая пластина для равномерного нанесения порошка.
- Ракель. Убирает излишки краски.
- Лезвие очистки. Находится между фотовалом и зоной для сброса отработанного тонера. Счищает основную массу использованного красителя.

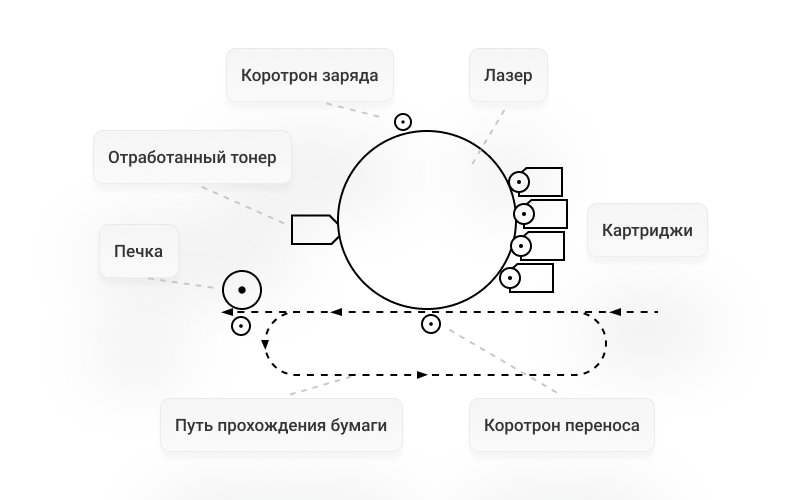

Принцип работы
Цикл работы выглядит так:
- Ионизация. Поверхность заряжается отрицательным зарядом с помощью вала первичного заряда.
- Экспонирование. Лазер сканирует поверхность барабана, разряжая определенные участки и создавая невидимое изображение — шаблон будущего отпечатка.
- Формирование изображения. Заряженный тонер, привлеченный к разряженным областям, формирует видимое изображение.
- Перенос изображения. Бумага проходит через барабан, и порошок переносится на нее, создавая отпечаток.
- Закрепление. Бумага проходит через нагревательный элемент (печку), который плавит тонер, прочно закрепляя его на бумаге.
- Очистка и разрядка. Ракель очищает остатки порошка, а вал первичного снимает остаточный заряд, подготавливая устройство к следующему циклу печати.
Замена или восстановление
Срок службы фотовала будет отличаться в зависимости гот того, ставится ли он как отдельная деталь или является частью картриджа.
Фотобарабаны, изготавливаемые как отдельная деталь, как правило, имеют больший срок службы. Их может хватить более чем на 30000 отпечатанных страниц. Те же варианты барабанов, что встроены внутрь картриджа, прослужат несколько меньше. Такого хватит на печать примерно 2000-5000 страниц.
Поэтому для крупных производственных принтеров, как правило, применяются именно отдельные фотовалы. Те же, что входят внутрь картриджа, используются на локальных принтерах с небольшой нагрузкой, потому что их значительно проще заменить.
На износ могут влиять многие факторы:
- Неправильная транспортировка или установка может привести к царапинам и деформации поверхности.
- Прямое воздействие солнечных лучей или других источников ультрафиолетового излучения разрушает фотопроводящий слой.
- Использование некачественного картриджа или бумаги может привести к абразивному износу.
- Пыль и остатки могут накапливаться на барабане, ухудшая качество печати и ускоряя износ.
- Неправильное обращение с картриджем может вызвать электростатические разряды, повреждающие фотопроводящий слой.
- Печать небольших объемов с частыми перерывами вызывает дополнительную нагрузку на картридж.
- Резкие перепады температуры и влажности могут негативно сказаться на состоянии запчасти.

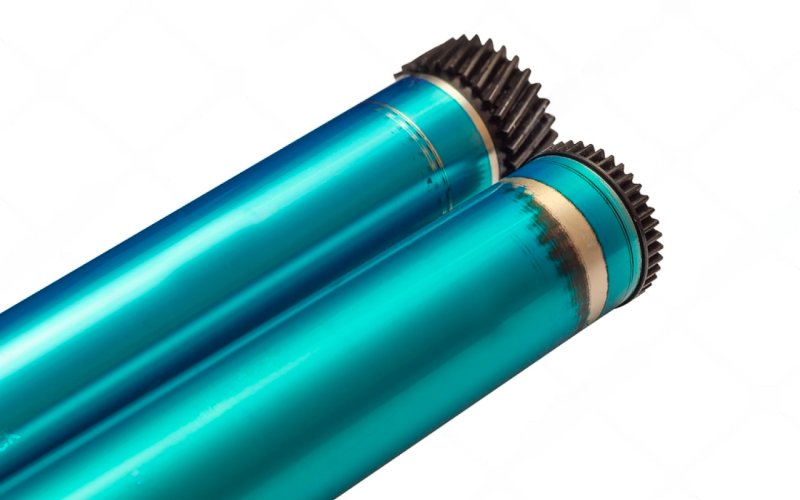

Износ даст о себе знать в виде черных полос тонера по краям отпечатанного листа. Если вы видите такие полосы – пора задуматься о замене.
В нашем магазине вы можете приобрести различные модели новых фотовалов Canon для замены, узнать их цену вы можете на нашем сайте.
Чистка
Не всегда появление лишних пятен на листах означает, что изделие вышло из строя. Возможно, его просто нужно почистить.
Вы можете сделать это самостоятельно, воспользовавшись следующей инструкцией:
- Отключите принтер от сети.
- Откройте крышку принтера и аккуратно выньте картридж.
- Отодвиньте защитную шторку и удерживая её, осторожно прокручивайте барабан.
- Протрите поверхность салфеткой из микрофибры или безворсовой тканью, смоченной изопропиловым спиртом. Используйте баллон сжатого воздуха для удаления пыли.
- Поместите картридж в лазерный принтер и закройте крышку.
- Сделайте пробную распечатку.
Для очистки фотобарабана ни в коем случае нельзя использовать неспециализированных чистящие средства (этаноловые и аммиачные растворы.). Это может серьезно повредить слои фотовала и повлиять на его работоспособность!
Если после всех манипуляций пятна и полосы тонера не исчезли – картридж изжил себя и требует замены.
Замена фотобарабана
Если выяснилось, что дело именно в неисправности детали – ее нужно поменять. Лучше процесс замены доверить профессионалам.
В таком случае, вам необходимо приобрести новую оригинальную деталь. Например, оригинальные изделия для лазерных принтеров Canon вы можете купить у нас, узнать их цену и посмотреть список моделей можно на нашем сайте.

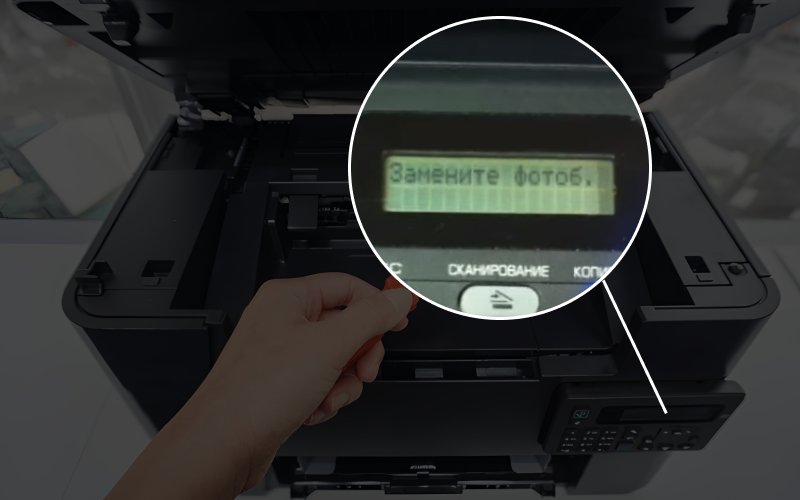

Принтер пишет: «Замените фотобарабан». Что делать?
Иногда, в процессе работы, принтер может выдать ошибку. Что это значит и что нужно делать?
Если данная ошибка вылезла у вас без видимой причины, т.е., ваш принтер работает исправно и печатает «чистые» листы, то нужно провести сброс параметров.
Эта ошибка появляется, когда внутренний счетчик устройства пересекает черту стандартного срока работы. (т.е. после отпечатки какого-то числа страниц). Для этого следуйте этим инструкциям:
- Отключите принтер.
- Откройте крышку доступа к зоне картриджа.
- В меню устройства найдите кнопку «Очистить».
- Нажмите ее и следуйте инструкциям, которые выдает лазерный принтер.
Как правило, после кнопки очистить, нужно будет нажать соответствующую кнопку для подтверждения операции. После чего сброс будет завершен.
Как продлить жизнь фотобарабана
При правильном использовании, фотовал может прослужить вам даже дольше заявленного срока. Для этого есть несколько рекомендаций:
- Лучше печатать сразу большие объемы, чем по несколько листов с перерывами. Такой подход уменьшит нагрузку на фотобарабан и замедлит его износ
- При печати менее заполненных страниц, износ уменьшается. Так, меньшая его поверхность поддается действию лазера, а значит и работать деталь будет дольше.
- Приобретайте картриджи и бумагу хорошего качества. Дешевые материалы могут повредить фотовал.
- Избегать попадания прямых солнечных лучей и другого ультрафиолетового излучения на изделие.
При соблюдении этих правил картридж вашего принтера прослужит вам долгие годы и будет выдавать распечатанные листы стабильно хорошего качества.
Заключение
Фотобарабан – важная составляющая конструкции принтера. Он играет большую роль в самом процессе печати изображения. Правильное пользование принтером, использование качественных материалов и должный уход позволят дольше сохранить картридж в рабочем состоянии.
