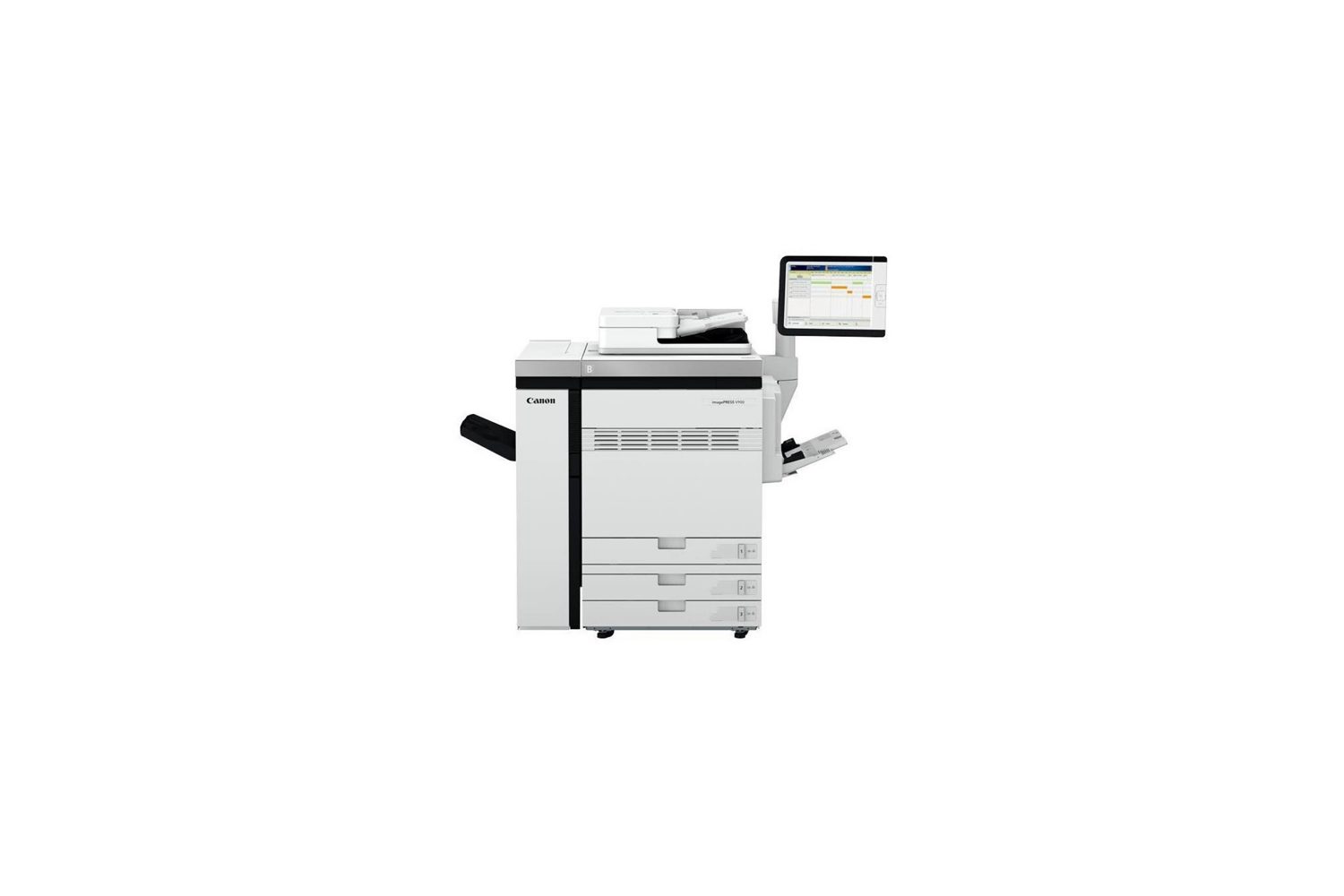

Цифровые печатные машины Canon: устройство, износ узлов и порядок обслуживания

Промышленная электрофотографическая машина — это система из десятков взаимосвязанных узлов, где ресурс каждого влияет на соседние. Разбираем, как устроен тракт печати в цифровых машинах Canon, по каким признакам определять состояние ключевых деталей и в каком порядке вести диагностику, чтобы не менять исправное вместе с изношенным.

Как работает электрофотографический тракт промышленной машины

Цикл печати одинаков для всего класса: коротрон или зарядный ролик наносит равномерный заряд на фотобарабан, лазер экспонирует скрытое изображение, блок проявки наносит сухой тонер, изображение переходит на промежуточную ленту, затем на материал, узел закрепления фиксирует его нагревом и давлением, а ракель счищает остатки в бункер отработки. Лазерные цифровые печатные машины Canon, включая Canon imagePRESS V900, строят этот тракт из раздельных узлов со своими счётчиками ресурса.

• Барабаны, проявки, лента, закрепление — отдельные заменяемые блоки, а не единый картридж.
• Тонер подаётся из бункеров, отработка собирается в свою ёмкость.

Поэтому здесь ничего не «заправляют»: концентрация и заряд девелопера рассчитаны на весь ресурс блока, вмешательство ломает повторяемость цвета. Изношенный узел меняют целиком.

Фотобарабаны и блоки проявки: признаки износа и последствия просрочки замены

Уставший фотобарабан выдаёт себя тремя признаками: серый фон на пробельных участках, повторяющийся дефект с шагом, равным длине окружности барабана, и падение плотности по краю листа. Если дефект повторяется с другим шагом — виноват не он, а ролик переноса или вал закрепления.

Деградация девелопера проявляется иначе:

• осыпание тонера и грязь в тракте;
• плавающая плотность и уход цвета между тиражами;
• шум и перегрев блока проявки.

Износ идёт цепочками: стёртый ракель перестаёт снимать остаточный тонер и царапает барабан, повреждённая поверхность быстрее загрязняет коротрон — менять узлы стоит связками, проверяя соседей. На тяжёлых тиражах машин класса Canon imagePRESS V900 счётчики ресурса обязательны, но окончательное решение принимайте по тестовому отпечатку: барабан может «не дожить» до планового значения.

Тонер и совместимость: чем опасен неверный подбор

Тонер разрабатывается под конкретную серию: размер и форма частиц, температура плавления и трибоэлектрический заряд согласованы с девелопером, ракелем и режимом печки. Порошок для Canon imagePRESS V900 не взаимозаменяем с составами для офисных линеек — даже при одинаковом цвете.

Несовместимый состав даёт непрокрас или осыпание после закрепления, загрязняет блок проявки перезаряженными частицами и абразивно ускоряет износ фотобарабана. Восстановление после такой заливки — замена бункера и чистка всего тракта проявки.

Как отделить проблему тонера от неисправности узла:

• прогоните тест на двух-трёх типах бумаги — дефект тонера повторяется на всех материалах;
• сравните цвета: если дефект только в одном канале, вероятнее узел проявки этого цвета;
• осыпание на плотных материалах при чистой печати на тонких указывает на режим закрепления, а не на порошок.

Узел закрепления: диагностика до появления брака

Узел закрепления изнашивается постепенно, и первые сигналы появляются раньше явного брака:

• глянцевые полосы вдоль листа — локальный износ поверхности вала или ленты;
• отмар тонера при трении пальцем — падение температуры или прижима;
• следы прилипания на плотных и мелованных материалах;
• посторонний скрип или стук при прогоне — сухие или выкрошенные шестерни привода.

При разборке проверяют поверхность вала и ленты на задиры, равномерность прижима по всей ширине, показания термодатчиков и состояние смазки шестерён. На машинах класса Canon imagePRESS V900 лента чувствительна к перекосу: односторонний износ говорит о проблеме прижимного механизма, а не самой ленты.

Повреждённая печка портит уже перенесённое изображение: смазывает, сдирает или дублирует его с шагом окружности вала. Поэтому дефект часто путают с браком переноса. Отличить просто: если непрогретый лист остановить до узла, изображение чистое — значит, виноват он.

Ролики подачи, ролики переноса и тракт бумаги

Проблемы тракта бумаги почти всегда начинаются с роликов подачи. Типичные симптомы: двойной захват листов, перекос на входе, замятия в лотке, пробуксовка на плотных и мелованных сортах. Оценить деталь можно без приборов:

• резина потеряла эластичность, стала «стеклянной» — захват нестабилен;
• видна выработка, гладкие полосы на поверхности — трение уже недостаточно;
• плотный налёт бумажной пыли — сначала чистка, потом повторная проверка.

Ролик и лента переноса влияют на равномерность заливки: непропечатка по краю формата или пятнистость плашек — повод проверить именно их. В машинах уровня Canon imagePRESS V900 ролики меняют комплектом по секции: изношенный узел нагружает соседние, и один свежий ролик среди старых лишь сместит точку замятия.

Фильтры, шестерни и «мелочёвка», которая останавливает машину

Забитый фильтр озона и тонерной пыли выдаёт себя резким запахом и нагревом корпуса: вытяжка перестаёт справляться, пыль оседает внутри, вплоть до плат управления, где провоцирует утечки и сбои. На машинах уровня Canon imagePress V900 фильтры осматривают при каждом визите, а не по счётчику.

Изношенные шестерни приводов слышны как треск под нагрузкой; следствия — сбой приводки цветов и рывки подачи. Локализовать источник помогает поочерёдный прогон узлов в сервисном режиме: звук привязывается к конкретному приводу, а не к тракту целиком.

Правило сопутствующей замены — если узел уже разобран, меняйте заодно:

• шестерни в одной кинематической паре с изношенной;
• подшипники и втулки на том же валу;
• фильтры, доступ к которым открылся при разборке.

Повторная разборка обойдётся дороже этих деталей.

Порядок диагностики при дефекте отпечатка: чек-лист

Дефект отпечатка ищут от геометрии к узлу, а не наоборот.

1. Замерьте шаг повтора. Дефект, повторяющийся с фиксированным интервалом, привязан к окружности конкретного вала или барабана — по таблице диаметров из сервис-мануала узел определяется сразу.
2. Локализуйте этап тракта. Потрите отпечаток: осыпание тонера — проблема закрепления, а не переноса. Покрасочный тест по отдельным цветам изолирует секцию — на Canon imagePress V900 это отсекает три из четырёх барабанных блоков.
3. Сверьте счётчики. Узел на исходе ресурса — первый кандидат, но смотрите и историю замен: недавно установленная деталь могла быть бракованной или неверно подобранной.
4. Проверьте результат. После замены — калибровка и контрольный тираж на рабочем материале: плотная мелованная бумага проявит дефекты, которых на офисной не видно.
